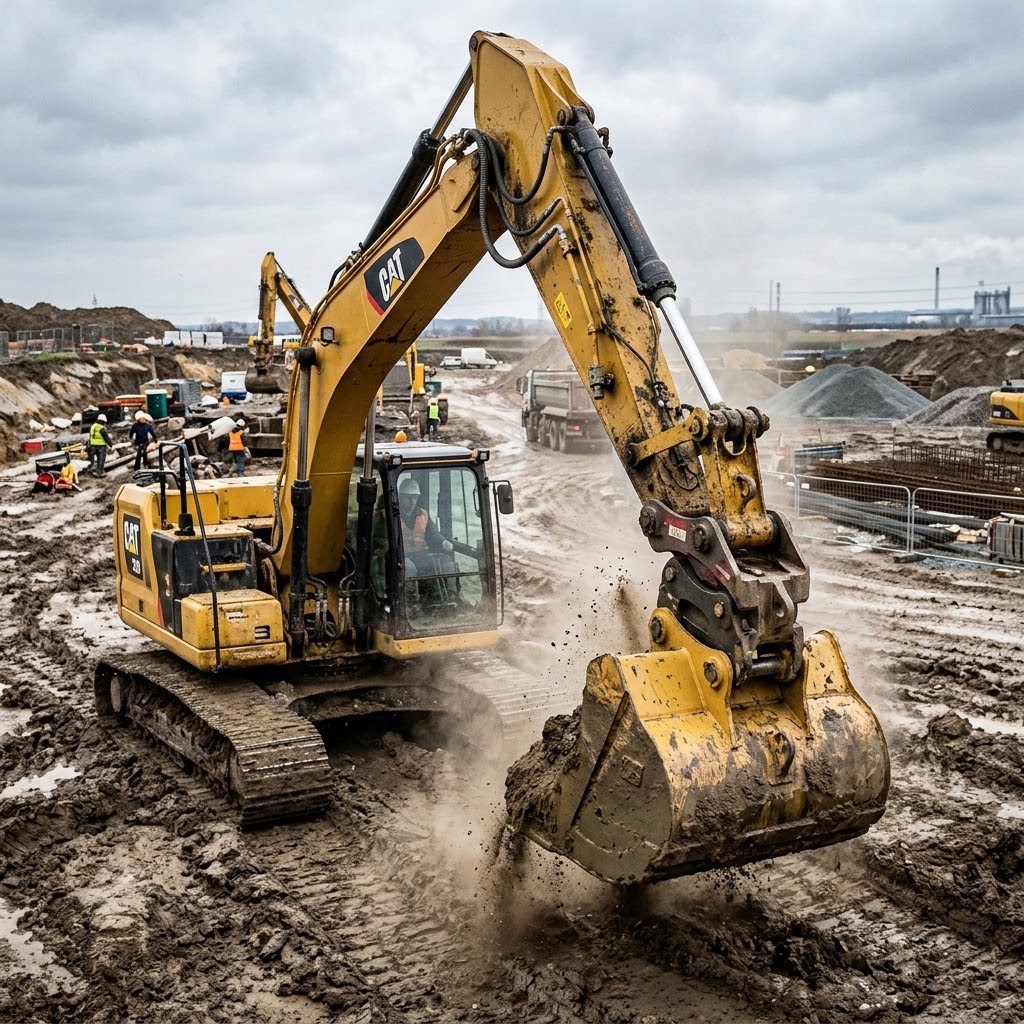

Назначение и принципиальное устройство квик-каплера
Квик-каплер (быстросъёмный механизм) служит промежуточным звеном между рукоятью экскаватора и сменным навесным оборудованием. Его основная функция заключается в механизированном захвате и фиксации ковша, гидромолота, рыхлителя или гидроножниц без необходимости ручной установки пальцев. Подробнее о принципе действия подобных устройств можно узнать из материалов о https://reschke.ru/qc/kvik-kaplery/, где разбираются конструктивные опоры и их влияние на время простоя. Адаптерная плита, жёстко закреплённая на рукояти, содержит запорный механизм, в который входят ответные оси навески. Когда машинист опускает стрелу и совмещает пазы плиты с пальцами оборудования, срабатывает привод, замыкающий захват.
Как быстроразъёмный механизм сокращает время замены рабочего органа
Замена навески прямым пальцевым методом требует совмещения отверстий, ручной установки тяжёлых стальных пальцев и фиксации их шплинтами. Этот процесс может занимать несколько десятков минут. Быстроразъёмная конструкция меняет процедуру: машинист, не покидая кабины, сбрасывает одно орудие и подхватывает другое. Сокращение времени достигается за счёт замены многозвенной ручной операции на одно движение рычага или нажатие кнопки, управляющей гидроцилиндром. При этом трудозатраты обслуживающего персонала минимальны, а общая продолжительность цикла смены инструмента часто укладывается в интервал от тридцати секунд до двух минут.
Основные элементы конструкции и их роль в фиксации навески
Конструктивно узел состоит из корпуса плиты, заходных пазов, запорного кулачка или клина и приводного механизма. Корпус воспринимает изгибающие и скручивающие нагрузки, передаваемые от рабочего органа на стрелу. Заходные пазы верхнего ряда центрируют плиту по поперечным осям навески, а нижние служат упором для запирающего элемента. Подвижный кулачок, перемещаясь вперёд, заходит за ось захвата и выбирает допуск зазора, предотвращая люфт. Фиксация считается завершённой, когда кулачок замыкает контур и механически запирается от возвратного движения под действием вибрации.
Механическая и гидравлическая системы фиксации
Привод запирающего узла определяет способ управления соединительным устройством. Различают два типа систем: с ручным рычажным приводом и с гидравлическим цилиндром, работающим от магистрали экскаватора. Выбор зависит от интенсивности смены орудий, массы навески и конструктивных возможностей базовой машины.
Ручной рычажный привод и контроль полного замыкания
Механическая фиксация приводится в действие ручным рычажным приводом. Оператор вручную переводит эксцентриковый или клиновой зажим в замкнутое положение. Надёжность такого соединения при длительной вибрационной нагрузке обеспечивается самотормозящей геометрией пары рычаг–кулачок: угол наклона контактных поверхностей выбирается меньше угла трения скольжения стали по стали. Подтвердить полное замыкание запорного узла позволяет контрольный индикатор — цветная метка, выдвижной штифт или флажок, видимый с уровня земли. Устройство подходит для машин с небольшой эксплуатационной массой, где отсутствует резервный гидравлический контур для питания привода быстросъёма.
Работа гидроцилиндра от магистрали базовой машины
Гидравлическая фиксация задействует давление в магистрали базовой машины. Гидроцилиндр быстросъёма через шток перемещает кулачок и удерживает заходную ось адаптерной плиты. Питание подаётся от дополнительной секции гидрораспределителя, управляемой из кабины джойстиком или педалью. Номинальное давление в контуре цилиндра обычно составляет от 200 до 350 бар в зависимости от модели. В случае падения давления в системе обратный клапан, встроенный в гидролинию, блокирует отток жидкости из поршневой полости, исключая ослабление захвата при заглушённом двигателе.
Условия безопасной эксплуатации быстроразъёмных соединений
Любое быстроразъёмное устройство создаёт дополнительную точку потенциального рассоединения в кинематической цепи экскаватора. Поэтому безопасная работа строится на трёх уровнях: конструктивном (наличие предохранителя), процедурном (строгая последовательность проверки) и нормативном (соответствие стандартам).
Предохранительные механизмы против самопроизвольного отсоединения
Предохранительный механизм минимизирует вероятность самопроизвольного отсоединения инструмента при исчезновении усилия привода. В механических системах роль предохранителя выполняет подпружиненная защёлка, входящая в прорезь рычага и исключающая его обратный ход. В гидравлических схемах применяются пилотные обратные клапаны с соотношением площадей от 3:1 до 5:1, запирающие жидкость непосредственно на штуцере цилиндра. При повреждении рукава высокого давления клапан сохраняет запирающее усилие, даже если давление в магистрали упало до нуля. Дополнительно могут устанавливаться концевые датчики, подающие звуковой сигнал в кабину, если кулачок не достиг конечного положения.
Конструктивные требования стандарта ISO 13031 к блокировке захвата
Стандарт ISO 13031 определяет конструктивные требования к блокировке захвата для быстроразъёмных устройств землеройных машин. В редакции ISO 13031:2016 прописана обязательность двустороннего механического упора или независимого вторичного запирающего элемента, предотвращающего полное раскрытие захвата при отказе основной системы. Первичный запирающий механизм должен выдерживать статическую нагрузку, равную 100% максимальной грузоподъёмности устройства на вылете, а вторичный — не менее 50%. Также стандарт регламентирует наличие визуального индикатора, однозначно показывающего состояние блокировки без необходимости демонтажа защитных кожухов.
Подбор соединительной плиты под посадочные точки инструмента
Соединительная плита подбирается под посадочные точки сменного рабочего органа. Ключевыми параметрами являются диаметр заходных осей, межцентровое расстояние между ними и ширина проушин навески. Несовпадение хотя бы одного из этих размеров делает сцепку невозможной или приводит к консольному изгибу пальца, снижая усталостную прочность.
Сопряжение с экскаватором и совместимость по массе навески
Плита должна соответствовать типу крепления рукояти экскаватора и его эксплуатационной массе. При установке квик-каплера собственная масса быстросъёма вычитается из номинальной грузоподъёмности машины на максимальном вылете. Для колёсных экскаваторов массой от 8 до 15 тонн устройство часто добавляет от 120 до 300 кг к весу на конце стрелы, что снижает полезную нагрузку и может потребовать корректировки настроек предохранительных клапанов.
Отличия от прямого крепления пальцами и особенности монтажа
При прямом пальцевом соединении рукоять машины напрямую охватывает проушины ковша, что даёт минимальное количество деталей, но требует полной ручной сборки при каждой замене. Монтаж быстросъёма добавляет промежуточную плиту, которая фиксируется на рукояти и тяге штатными пальцами единожды. В дальнейшем замена происходит через механизм плиты. Установка требует контроля соосности отверстий под палец рукояти и ковша с точностью до нескольких десятых долей миллиметра, иначе износ втулок происходит ускоренными темпами.
Проверка запирания, обслуживание и продление рабочего ресурса
Эксплуатационный срок быстросъёмного устройства напрямую связан с регулярностью контрольных операций. Даже конструкция с высоким запасом прочности теряет надёжность, если износ кулачка превысил допустимый допуск или загрязнение мешает полному замыканию.
Визуальный контроль индикатора обученным персоналом после сцепки
Обученный персонал проводит визуальную проверку запирания после сцепки. Эта процедура включает остановку машины на ровной площадке, опускание навески до зависания в нескольких сантиметрах от грунта и внешний осмотр индикаторного флажка. При малейшем сомнении в полноте замыкания производится повторный цикл расцепки и сцепки. Машинисту запрещается начинать рабочий цикл без подтверждения того, что сигнальный элемент полностью скрылся за краем направляющей или совпал с контрольной риской.
Регулярный осмотр гидроцилиндров и изнашиваемых поверхностей
Регламентное обслуживание предполагает осмотр гидроцилиндров на предмет утечек по штоку и проверку целостности пыльников. Изнашиваемыми поверхностями являются пятка кулачка и заходные кромки пазов. Допустимая амплитуда люфта в сопряжении кулачок-ось регламентируется руководством производителя, но в среднем не должна превышать 1,5–2,5 мм для машин среднего класса. Измерения проводятся щупом при поднятой навеске. Точки смазки кулачкового механизма, работающие в условиях абразивной среды, требуют подачи пластичной смазки с интервалом от 10 до 250 моточасов в зависимости от интенсивности запыления.
