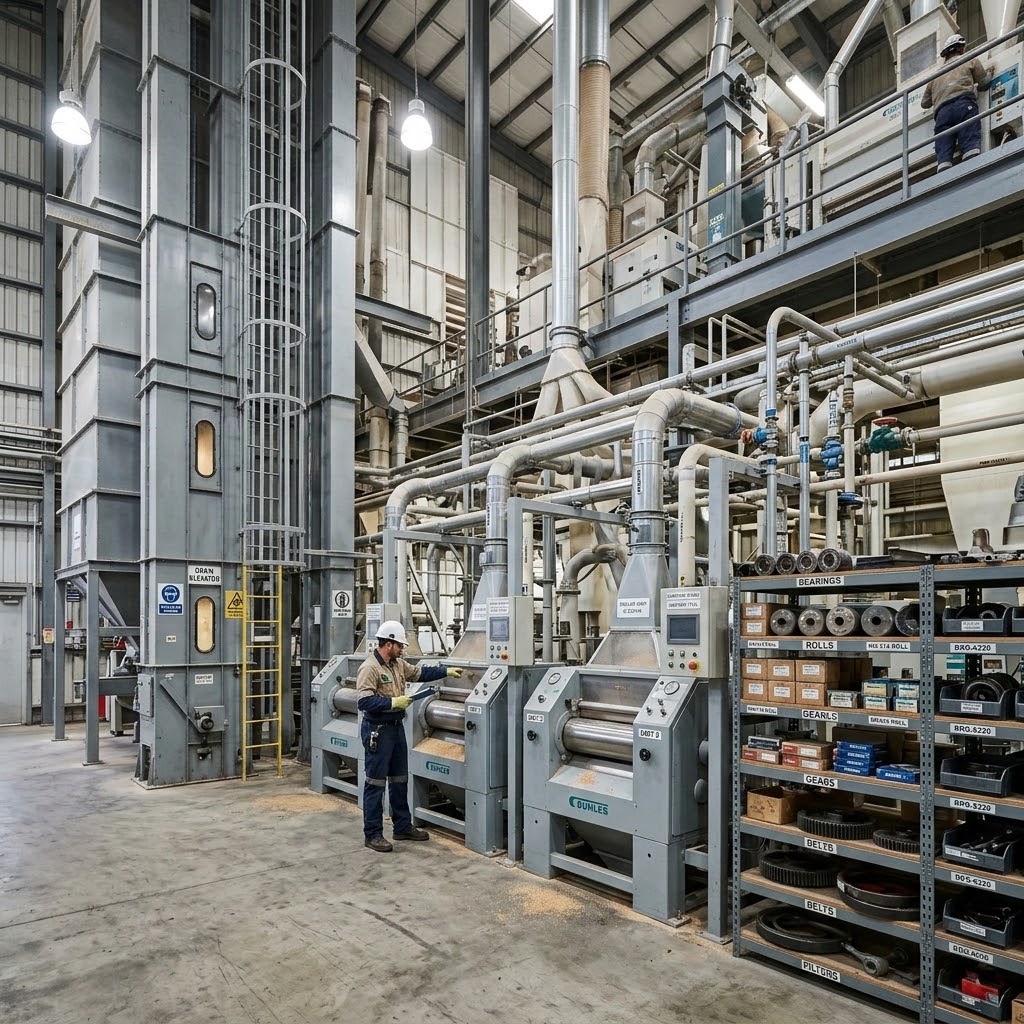

Конструкция и принцип работы вальцовой мельницы с элеватором
Основные узлы: вальцы, рама, привод, дозирование и элеватор
Вальцовая мельница представляет собой механический агрегат, где материал подвергается плющению между парой или серией вальцов, смонтированных на жёсткой раме. К основным узлам относятся набор вальцов с приводом через редуктор, система регулирования зазора и давления, дозирующий приемник и элеватор для подъёма и подачи материала. Привод включает электродвигатель и редуктор с передаточным числом, обеспечивающим рабочие обороты в диапазоне нескольких десятков до нескольких сотен об/мин вала вальцов. Запчасти и комплектующие для ключевых узлов, таких как вальцы или редуктор, доступны на сайте murska запасные части.
Технологический поток: роль элеватора в подаче, разгрузке и согласовании производительности
Элеватор обеспечивает равномерную подачу вальцам и отвод готовой фракции к следующему участку линии. Типичные виды подъёмного механизма — ковшовый элеватор, ленточный или цепной — выбираются по характеристикам сырья: для сыпучих зернистых материалов часто используются ковши с шагом 150–300 мм и скоростью 0,5–3,0 м/с при высоте подъёма до 30 м. Согласование производительности достигается буферизацией в приёмной воронке и регулированием частоты вращения привода элеватора.
Типы плющилок и профили вальцов по технологическому назначению
Классификация по поверхности вальцов (гладкие, рифлёные, ступенчатые) и решаемые задачи плющения
Гладкие вальцы применяются для аккуратного раздавливания мягких материалов без значительного дробления; рифлёные — для интенсивного сцепления и предварительного разламывания; ступенчатые профили обеспечивают поэтапное сжатие и дробление, что даёт более узкую фракционную структуру. Выбор профиля определяет долю тонкой фракции и требуемую энергоёмкость процесса: рифлёные вальцы обычно повышают силу нагрузки и потребление мощности на 10–30% по сравнению с гладкими при прочих равных.
Конфигурации ступеней плющения, ширина/диаметр вальцов и их влияние на фракционную структуру
Многоступенчатые схемы (двух- или трёхступенчатые) позволяют получать заданную дисперсность без переработки всего потока на самой мелкой стадии. Диаметр вальцов в типичных промышленных установках варьируется от 200 до 600 мм, ширина — от 300 до 1 200 мм; при увеличении диаметра и ширины растёт пропускная способность и снижается удельная нагрузка на единицу длины, что уменьшает долю тонкой фракции при прочих условиях.
Параметры вальцов и материалы, влияющие на качество плющения и износ
Диаметр, ширина, профиль и скорость вращения: влияние на выходную фракцию и силы нагрузки
Уменьшение зазора и увеличение относительной скорости вальцов повышают дробящее действие и долю мелкой фракции. При диаметре 250–400 мм и линейной скорости поверхности 1–5 м/с достигается баланс между производительностью и износом. Силы контакта зависят от давления и контактной длины; удельная нагрузка на единицу ширины является ключевым параметром при расчёте прочности рамы и опор подшипников.
Материалы вальцов, покрытия и методы восстановления при абразивном износе
Вальцы изготавливают из легированных сталей с термообработкой (поверхностная твёрдость 50–58 HRC) или наносятся износостойкие покрытия: хромирование, напыление карбида вольфрама, наплавка порошковой проволокой. При абразивном износе применяют фрезерование профиля, наплавку и последующую калибровку; срок восстановления зависит от интенсивности работы и абразивности сырья.
Подбор мельницы по производительности и виду сырья
Расчёт производительности с учётом максимальной фракции, влажности и плотности сырья
Расчёт начинается с требуемой массовой производительности (т/ч) и максимальной допустимой входной фракции. Влажность оказывает заметное влияние: при влажности свыше 15–18% повышается склонность к налипанию и снижается выходной поток, что требует увеличения мощности привода и применения подогрева или предварительной сушки. Плотность сыпучего материала (например, 600–1 200 кг/м3) учитывается при конфигурации элеватора и ёмкостей дозирования.
Критерии выбора конфигурации для зернистого, полумягкого и абразивного сырья
Для зернистого сырья предпочтительны гладкие или слаборефлёные вальцы с меньшим давлением; полумягкие материалы требуют контролируемого зазора и, возможно, ступенчатых профилей; абразивные материалы диктуют выбор более твёрдых покрытий и увеличенный запас по силовым узлам и подшипникам.
Подготовка и подача сырья перед плющением
Требования к влажности, размеру частиц и степени очистки от посторонних включений
Перед плющением материал должен соответствовать ограничению по максимальной фракции, не содержать металлических включений и тяжёлых загрязнений. Оптимальная влажность для большинства вальцевых схем обычно находится в диапазоне 10–15%. Наличие посторонних элементов требует установки магнитных сепараторов и ситовой очистки на входе.
Системы дозирования и буферизации для равномерной подачи вальцам
Равномерность подачи достигается шнековыми или вибрационными дозаторами с обратной связью по весу/уровню и буферными бункерами объёмом, рассчитанным на 5–15 минут работы при проектной производительности. Контроль потока реализуется датчиками уровня и частоты вращения привода дозатора.
Регулирование зазора и давления между вальцами и влияние на выходной продукт
Механические, гидравлические и электронные методы регулировки зазора и контроля давления
Регулировка зазора осуществляется винтовыми механизмами с ручным приводом, гидроцилиндрами с датчиками давления или электронными позиционерами с сервоприводом. Гидравлические системы обеспечивают быстродействие и возможность аварийного раскрытия при закладывании, электронные обеспечивают высокую точность позиционирования до 0,01 мм.
Соотношение зазора/давления/скорости и его следствия для гранулометрии и энергоёмкости
При уменьшении зазора и повышении давления растёт доля тонкой фракции и удельное энергопотребление. Оптимизация проводится экспериментально: фиксируется зависимость выхода требуемой фракции от зазора и скорости при постоянном давлении.
Электромеханические параметры и согласование привода с элеватором
Мощность двигателя, передаточные числа редуктора и рабочие обороты
Мощность привода выбирается с учётом удельной энергоёмкости процесса и пиковых нагрузок; для компактных установок она может составлять от 5 до 200 кВт. Передаточное число редуктора подбирается так, чтобы обеспечить требуемые обороты вальцов (обычно 50–300 об/мин) и достаточный крутящий момент для преодоления статических нагрузок при заполнении воронки.
Синхронизация частот вращения, распределение нагрузки и требования к защите от перегрузок
Синхронизация между мельницей и элеватором осуществляется частотными преобразователями с контролем потока и скоростного режима; защита от перегрузок реализуется по току, моменту или датчикам вибрации. Важно предусмотреть плавный пуск и механизмы аварийного останова.
Монтаж, транспортировка и требования к фундаменту
Габариты для перевозки, подъёма и порядок сборки с выверкой геометрии
Габариты секций вальцовой мельницы и элеватора определяют способы транспортировки; крупные блоки обычно разбирают для перевозки. Подъём происходит с использованием крана с запасом грузоподъёмности 20–30% над массой узла. Сборка завершается выверкой геометрии по уровню и прямолинейности с допусками порядка 0,5–1 мм на метр для опорных поверхностей.
Конструкция фундамента, опирание и допуски при выверке после установки
Фундамент рассчитывается на статическую и динамическую нагрузку, учитывает вибрации и массу оборудования. Опирание должно обеспечить равномерную нагрузку на анкерные болты; после установки проводится выверка со сквозной проверкой сопряжений и натяжением крепёжных элементов по заданным моментам.
Режимы обслуживания, запасные части и формирование минимального склада
Плановые интервалы, контрольные точки, протоколы проверки и смазки
Плановые осмотры включают ежедневную визуальную проверку, еженедельный контроль натяжения ремней/цепей, смазку подшипников каждые 250–500 моточасов и смену масла в редукторе каждые 2 000–4 000 моточасов. Протоколы содержат контроль температуры подшипников, вибрации и зазора между вальцами.
Перечень критичных запасных частей (вальцы, подшипники, ремни/цепи, редукторы) и методика определения минимального запаса
Критичные позиции: комплект вальцов или сегментов профиля, опорные подшипники, ремни и цепные передачи, редукторы и мотор-редукторы. Минимальный склад формируется на основе среднего времени поставки и статистики отказов: запас на период простоя должен покрывать время поставки плюс время на замену, обычно 1–3 комплекта подшипников и 1 комплект сегментов вальцов при интенсивной эксплуатации.
Диагностика типичных неисправностей и методы профилактики
Признаки износа, смещения, вибрации и перегрева; инструментальные методы диагностики
Симптомы включают увеличение вибрации, рост температуры подшипников, неравномерный профиль выхода и повышенный шум. Инструментальные методы: вибродиагностика, термография, измерение люфтов и контроль профиля вальцов штихмасом. Систематический мониторинг позволяет выявлять износ на ранних стадиях.
Профилактические мероприятия: выверка, балансировка, фильтрация подачи и качество смазки
Регулярная балансировка роторов, выверка осей и фильтрация смазочных материалов снижают риск преждевременных отказов. Контроль качества смазки и её замена согласно регламенту уменьшают износ подшипников и редукторов.
Безопасность, охрана труда и экологические требования
Меры по защите персонала: ограждения, блокировки доступа и процедуры локальной разборки
Ограждения подвижных частей, замки на дверях шкафов и положение аварийных стоп-переключателей обязательны. При локальной разборке требуется блокировка энергии и документированная процедура, фиксирующая разрешение на работу и средства индивидуальной защиты.
Контроль пыли, снижение шума, обращение с изношенными частями и энергопотреблением
Контроль пылевой эмиссии осуществляется установкой циклонов, фильтров и аспирационных систем с производительностью, согласованной с объёмом выделяемого воздуха. Для снижения шума применяются звукопоглощающие кожухи и демпфирующие опоры. Изношенные части утилизируются по регламенту, учитывая материалы покрытий.
Интеграция в технологическую линию и системы автоматизации
Интерфейсы с приёмными и раздаточными узлами, буферизация и согласование скорости подачи
Интеграция включает механические стыки, уровневые датчики и частотные преобразователи для согласования скоростей. Буферные ёмкости и система обратной связи по весу обеспечивают стабильность поставки сырья на вальцы и согласование с последующими операциями.
Сенсоры и алгоритмы управления для поддержания стабильной производительности и защиты оборудования
Типовые сенсоры: датчики нагрузки, температуры подшипников, вибрации, положения и уровня. Алгоритмы поддерживают заданный расход, управляют зазором и включают аварийные сценарии при отклонениях, что уменьшает вероятность повреждений и простоев.
Условия лизинга и эксплуатационные обязательства в договорах
Типичная структура сроков, включение сервисного обслуживания и обеспечение запасными частями
Типичный срок договора лизинга для промышленного оборудования составляет 12–60 месяцев; в рамках договора может быть включено сервисное обслуживание и поставка критичных запасных частей. Договоры обычно предусматривают технические регламенты обслуживания и показатели доступности оборудования.
Обязанности арендатора по техобслуживанию, страхованию и требованиям к эксплуатации
Арендатор несёт ответственность за проведение плановых ТО согласно регламенту, обеспечение условий эксплуатации (влажность, чистота, фильтрация), страхование и соблюдение требований по безопасности. Нарушение регламентов может приводить к ограничению сервисного покрытия по договору.
